Tour à métaux hauteur des pointes 200 mm entre-pointes 1000 mm alésage 53 mm 2,3 kW 400V + affichage digital Optiturn
Tour à métaux complet avec vis-mère et barre de chariotage et transmission dans un bain d’huile et avec lecture digitale DPA21 sur 3 axes.
Capacités :
- Hauteur des pointes : 200 mm
- Entre-pointes : 1000 mm
- Alésage de broche : 53 mm
Points forts :
- Grand alésage de la broche de 53 mm, broche Camlock 5
- Système de refroidissement avec pompe
- Moteur puissant de 2,3 kW
- Frein électromagnétique
- Éclairage machine LED
- Affichage digital sur les 3 axes
- Socle en tôle d'acier et bac à copeaux
Convient pour :
- Le planage, le tournage longitudinal et transversal, te tronçonnage, le tournage conique et le filetage
- Le travail à domicile, le tournage de tambours de frein dans les garages, les écoles et centres de formation, la maintenance en général, les départements de recherche et développement
Caratéristiques :
- Glissières du banc prismatique trempées par induction et rectifiées avec précision
- Précision de rotation du nez de broche meilleure que 0,015 mm
- Composants électriques Siemens ou Schneider
- Lardons de réglage sur toutes les glissières
- Finition précise et soignée
- Entraînement souple avec engrenages arrondis trempés et rectifiiés fonctionnant dans un bain d’huile
- Sélecteur du sens de rotation droite/gauche sur le chariot
- La broche du contrepoint est durcie et polie
- La broche principals parfaitement monté assure une capacité de charge élevée grâce à des roulements à billes de précision
- Enlèvement facile des copeaux à l'avant du tour
- Unité de refroidissement amovible à l'arrière du tour
- Avec affichage digital DPA21 monté sur les 3 axes.
- Réduction du temps de réglage
- Commande simple
- Plus grande précision de travail
- Marge d’erreur considérablement réduite
- Clavier ergonomique
- Écran anti reflets
Sécurités :
- Bouton d’arrêt d’urgence (gauche et droite), boutons marche et arrêt séparés
- Tension à vide
- Commandes en basse tension 24V
- Microrupteurs sur le couvercle d'engrenages et dans la protection mandrin
- Carter anti-éclats et bac à copeaux
- Protection de la porte
- Protection de la vis-mère
- Frein électromagnétique
- Manivelles testées selon EN23125
- Leviers de commutation testés en fonction du cycle de vie EN ISO13849
Livré de série avec :

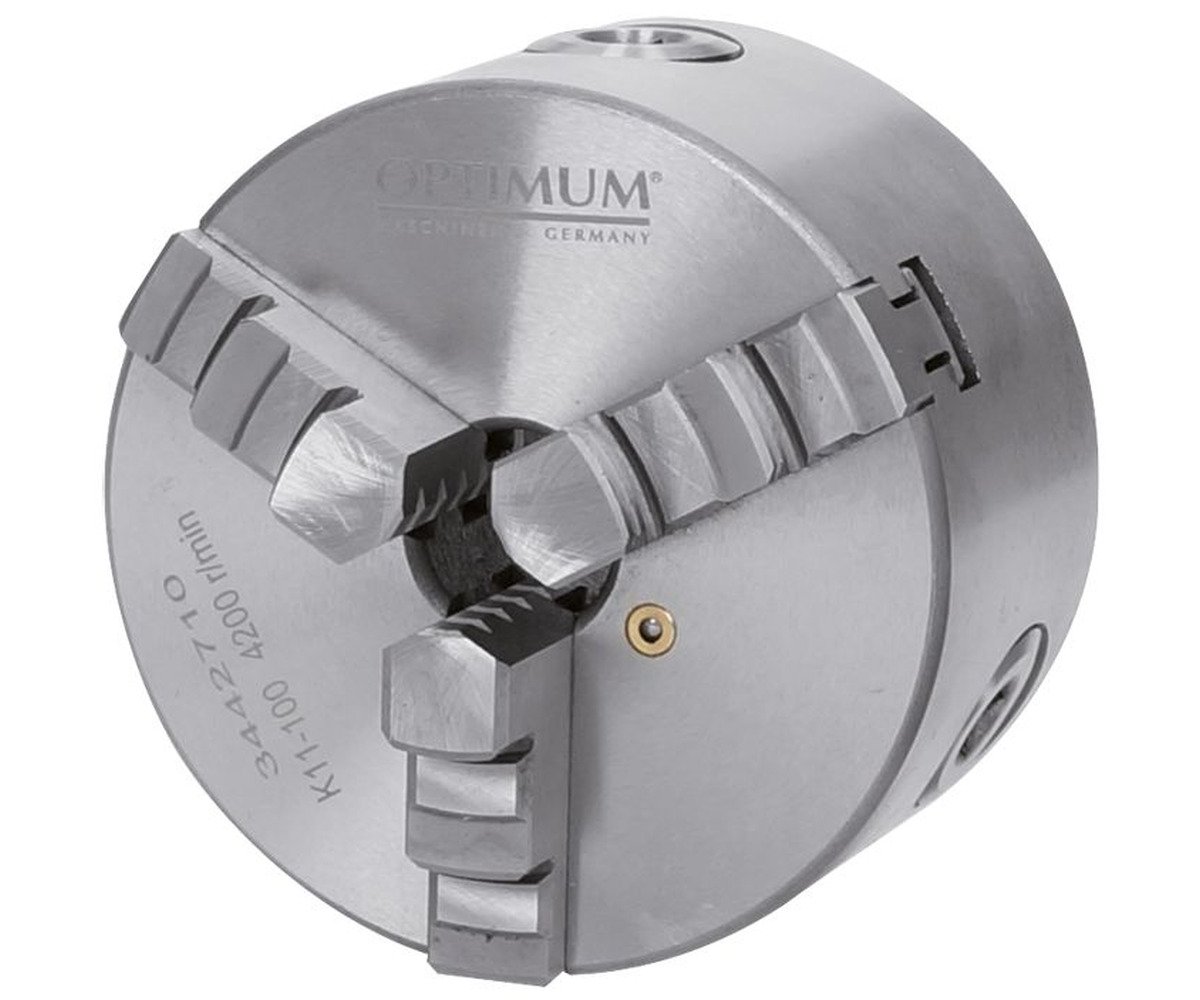

- Mandrin à 3 mors ø 200 mm, montage directe
- Douille de réduction CM6 – CM4
- 2 pointes fixes CM4
- Lunette fixe
- Lunette à suivre
- Tourelle à changement rapide SWH E3
- Jeu de pignons
- Protocole de controle
- Manuel d'utilisation en français, indications signalétiques, marquage CE, certificat de conformité selon la directive Machine 2006/42/CE, et directive CEM 2014/30/CE.
Conseil : Installation, mise en service et écolage par techniciens qualifiés sur demande.
Tour à métaux complet avec vis-mère et barre de chariotage et transmission dans un bain d’huile et avec lecture digitale DPA21 sur 3 axes.
Capacités :
- Hauteur des pointes : 200 mm
- Entre-pointes : 1000 mm
- Alésage de broche : 53 mm
Points forts :
- Grand alésage de la broche de 53 mm, broche Camlock 5
- Système de refroidissement avec pompe
- Moteur puissant de 2,3 kW
- Frein électromagnétique
- Éclairage machine LED
- Affichage digital sur les 3 axes
- Socle en tôle d'acier et bac à copeaux
Convient pour :
- Le planage, le tournage longitudinal et transversal, te tronçonnage, le tournage conique et le filetage
- Le travail à domicile, le tournage de tambours de frein dans les garages, les écoles et centres de formation, la maintenance en général, les départements de recherche et développement
Caratéristiques :
- Glissières du banc prismatique trempées par induction et rectifiées avec précision
- Précision de rotation du nez de broche meilleure que 0,015 mm
- Composants électriques Siemens ou Schneider
- Lardons de réglage sur toutes les glissières
- Finition précise et soignée
- Entraînement souple avec engrenages arrondis trempés et rectifiiés fonctionnant dans un bain d’huile
- Sélecteur du sens de rotation droite/gauche sur le chariot
- La broche du contrepoint est durcie et polie
- La broche principals parfaitement monté assure une capacité de charge élevée grâce à des roulements à billes de précision
- Enlèvement facile des copeaux à l'avant du tour
- Unité de refroidissement amovible à l'arrière du tour
- Avec affichage digital DPA21 monté sur les 3 axes.
- Réduction du temps de réglage
- Commande simple
- Plus grande précision de travail
- Marge d’erreur considérablement réduite
- Clavier ergonomique
- Écran anti reflets
Sécurités :
- Bouton d’arrêt d’urgence (gauche et droite), boutons marche et arrêt séparés
- Tension à vide
- Commandes en basse tension 24V
- Microrupteurs sur le couvercle d'engrenages et dans la protection mandrin
- Carter anti-éclats et bac à copeaux
- Protection de la porte
- Protection de la vis-mère
- Frein électromagnétique
- Manivelles testées selon EN23125
- Leviers de commutation testés en fonction du cycle de vie EN ISO13849
Livré de série avec :
- Mandrin à 3 mors ø 200 mm, montage directe
- Douille de réduction CM6 – CM4
- 2 pointes fixes CM4
- Lunette fixe
- Lunette à suivre
- Tourelle à changement rapide SWH E3
- Jeu de pignons
- Protocole de controle
- Manuel d'utilisation en français, indications signalétiques, marquage CE, certificat de conformité selon la directive Machine 2006/42/CE, et directive CEM 2014/30/CE.
Conseil : Installation, mise en service et écolage par techniciens qualifiés sur demande.
Caractéristiques techniques
Référence
|
713403045 |
---|---|
Numéro original
|
TM4010D 400V |
Connexion électrique
|
|
Tension
V
|
3x400 |
Puissance
kW
|
2,3 |
Puissance moteur de la pompe de refroidissement
W
|
100 |
Capacité
|
|
Hauteur de pointes
mm
|
200 |
Entrepointes
mm
|
1.000 |
Diamètre maximum usinable
mm
|
400 |
Diamètre maximum au-dessus du chariot
mm
|
250 |
Largeur du banc
mm
|
203 |
Tête
|
|
Nombre de vitesses
|
8 |
Vitesse de la broche
min-1
|
70-2000 |
Cône morse de broche
CM
|
6 |
Nez de broche Camlock DIN55029
|
D1-5" |
Alésage de broche
mm
|
52 |
Filetage et avances
|
|
Avances longitudinales
mm/T
|
0,014-0,38 (26 pcs) |
Avances transversales
mm/Rév.
|
0,052-1,392 (32 pcs) |
Filetage métrique
M
|
0,4-7 (32 pcs) |
Filetage en pouce
Gg/1"
|
56-4 (31 pcs) |
Chariot
|
|
Course du petit chariot
mm
|
98 |
Course du chariot transversal
mm
|
185 |
Capacité maximale de la tourelle
mm
|
25 |
Contre-pointe
|
|
Cône contre-pointe
CM
|
4 |
Course contre-pointe
mm
|
110 (ø50) |
Poids
kg
|
765,00 |
Dimensions (L x l x h)
mm
|
1950x820 x1530 |
Prix (HT)
|
€ 9 800,00 HT |
