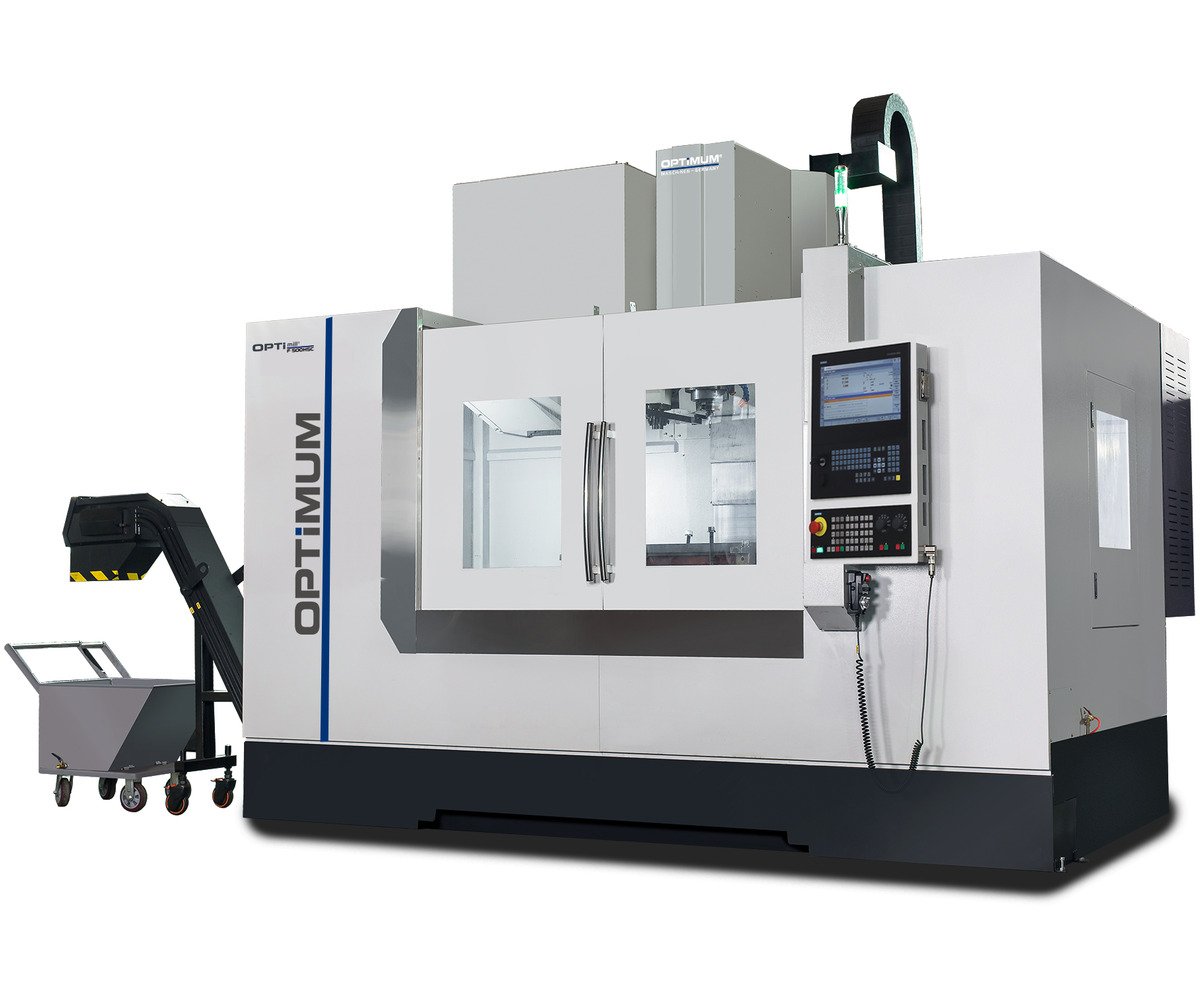

Centre d'usinage CNC X 1700 mm Y 800 mm Z 800 mm Siemens 828D DIN69871 SK40 20 kW 400V 30 outils Optimill premium

La solution robuste pour une haute productivité et fiabilité.

Avantages:

• Refroidissement interne de la broche avec 20 bars
• Convoyeur à copeaux avec deux vis sans fin et convoyeur à bande assurant une évacuation efficace des copeaux
• Broche en ligne DIN69871 SK40 - 12 000 tr/min
• Commande Siemens Sinumerik 828D
• Changeur d'outils bidirectionnel de 30 positions

Caractéristiques:

• Tous les composants et le cadre entier de la machine ont été analysés avec ANSYS Mechanical (un outil d'analyse par éléments finis (FEA)) pour résoudre des problèmes mécaniques complexes dans l'architecture produit complexe
• Base de machine robuste et sans torsion avec des nervures solides
• Rail profilé avec vis à billes pour des vitesses élevées sur tous les axes
• Puissantes servomoteurs sur les trois axes
• Couvercle de guidage télescopique sur les trois axes
• Lubrification automatique
• Table de fraisage massive et précise avec cinq rainures en T, de grandes dimensions et rectifiée avec précision
• Volant électronique portable avec interrupteur d'activation et bouton d'arrêt d'urgence pour un rodage facile des programmes
• Dispositif de refroidissement avec système de rinçage des copeaux et pistolet de nettoyage
• Connexion RJ45 et alimentation 230 V
• Armoire électrique fermée avec échangeur de chaleur intégré pour une température optimale et une protection contre les particules de saleté
• Éclairage de la machine dans la zone de travail
• Pack supplémentaire de responsabilité matérielle SIEMENS pour les défauts et service en ligne/sur site gratuit OSS Plus

SINUMERIK 828D - High-tech pour la classe compacte

Applications:

• L'utilisation de deux outils indépendants permet le tournage à 4 axes - coupe équilibrée. Les nouvelles fonctions incluent la capacité multi-canaux avec ShopTurn, permettant entre autres la synchronisation des programmes avec programSYNC. Le nouveau logiciel offre la possibilité de faire fonctionner deux canaux simultanément dans les machines de tournage et de rectification.
• La commande CNC SINUMERIK 828D Basic établit des normes dans tous les aspects des performances d'usinage. Que ce soit pour la précision et la vitesse, la réduction des temps de cycle ou l'efficacité énergétique et la sécurité - SINUMERIK donne le ton.

Communicatif:

• Interfaces avant: USB 2.0, RJ45 Ethernet, carte Compact Flash (CF)
• 16 touches de fonction
• Les 8 touches horizontales et 8 touches verticales permettent d'accéder à tous les écrans de commande avec seulement quelques frappes

Convivial:

• Clavier complet QWERTY
• Touches dures avec film protecteur
• Classe de protection IP65
• La sécurité fonctionnelle protège également contre les coûts élevés ! La sécurité des machines et des systèmes n'est pas seulement importante en raison des réglementations strictes. Lorsque tout fonctionne en toute sécurité, vous bénéficiez d'économies de temps en ingénierie, d'une disponibilité accrue des systèmes et d'une plus grande sécurité des investissements.

Système de commande:

• Écran couleur 15,6"
• Format 16:9
• Logiciel de commande convivial SINUMERIK
• Logiciel système SW 28X
• Mémoire CNC 10 MB
• Temps de changement de bloc 1 ms
• 150 Look Ahead
• 512 Outils

Pack complet:

• Safety Integrated
• Détection et usinage des matériaux résiduels
• Programmation des étapes de travail ShopMill
• Gestion du lecteur réseau
• Simulation 3D
• Enregistrement simultané

Pack supplémentaire Siemens OSS PLUS:

• 12 mois ; article n° 713589020
• 24 mois ; article n° 713589021
• 36 mois ; article n° 713589022
• Informations sur ce pack supplémentaire et les conditions de réclamation sous : Responsabilité pour défauts matériels et service sur site - SiePortal - Siemens WW

Détails de l'équipement:

Broche en ligne:

• La connexion directe entre la broche et le moteur augmente la qualité de surface et la stabilité thermique.
• Montage SK 40 / DIN 69871
• Vitesse de la broche 12 000 tr/min

Refroidissement interne de la broche CTS 20 bars:

• Précision accrue : En maintenant la température de la broche constante, l'expansion et la contraction thermiques sont minimisées, ce qui se traduit par des usinages plus précis
• Durée de vie prolongée de la broche : En évitant la surchauffe, l'usure des composants internes tels que les roulements est réduite, ce qui prolonge la durée de vie de la broche
• Meilleure qualité de surface : Une broche bien refroidie assure un usinage plus stable, ce qui se traduit par une meilleure finition de la pièce.

Guidage linéaire:

• Rigidité statique et dynamique maximale
• Haute précision de positionnement
• Mouvement fluide et sans jeu

Table de fraisage:

• Solide, précise et de grandes dimensions
• Surface de serrage 1.900 x 800 mm
• Surface finie avec précision

Corps de moulage:

• Fonte de qualité avec conception nervurée

Pieds de machine:

• 10 pièces
• Alignement optimal de la machine

Cette machine est adaptée pour:

• Écoles et centres de formation : Pour former les étudiants et les stagiaires aux usinages CNC et développer leurs compétences dans un environnement pratique.
• Petites et moyennes entreprises : Pour la production de petites séries et de pièces uniques avec une grande précision et efficacité.
• Départements R&D : Pour le développement et le test de prototypes et de nouveaux produits, où des usinages précis et fiables sont essentiels.
• Professionnels de l'usinage des métaux : Pour réaliser des usinages complexes et garantir la qualité des pièces produites.

Cette machine offre une combinaison de robustesse, de précision et de convivialité, ce qui en fait un choix idéal pour diverses applications dans différents secteurs.
