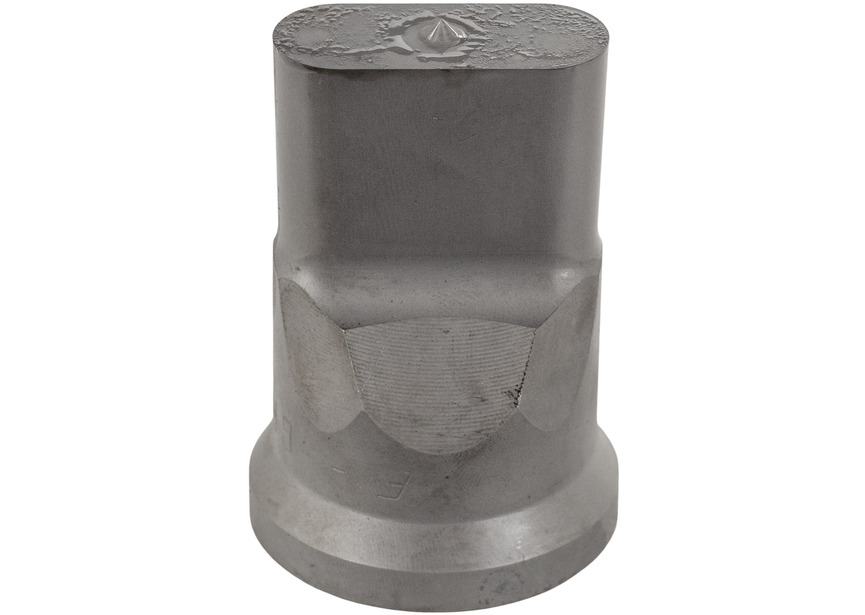

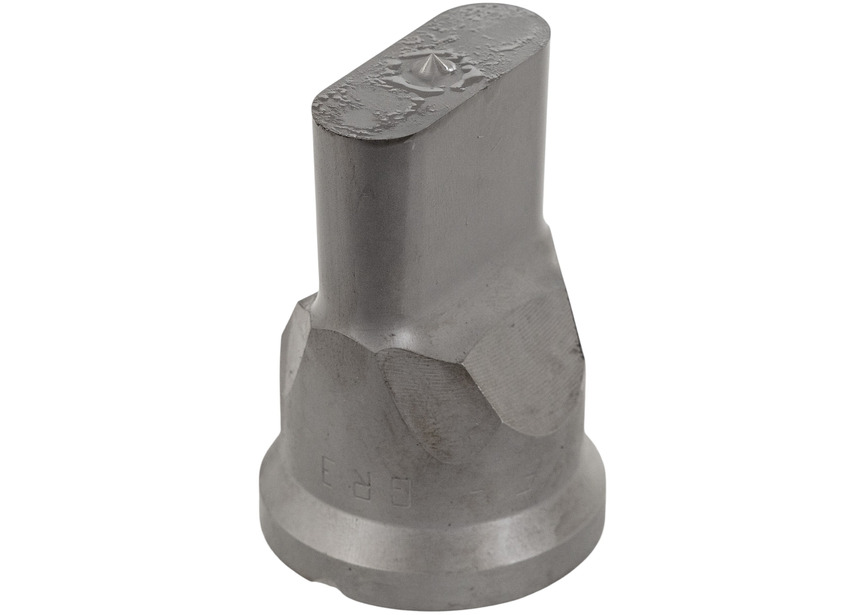

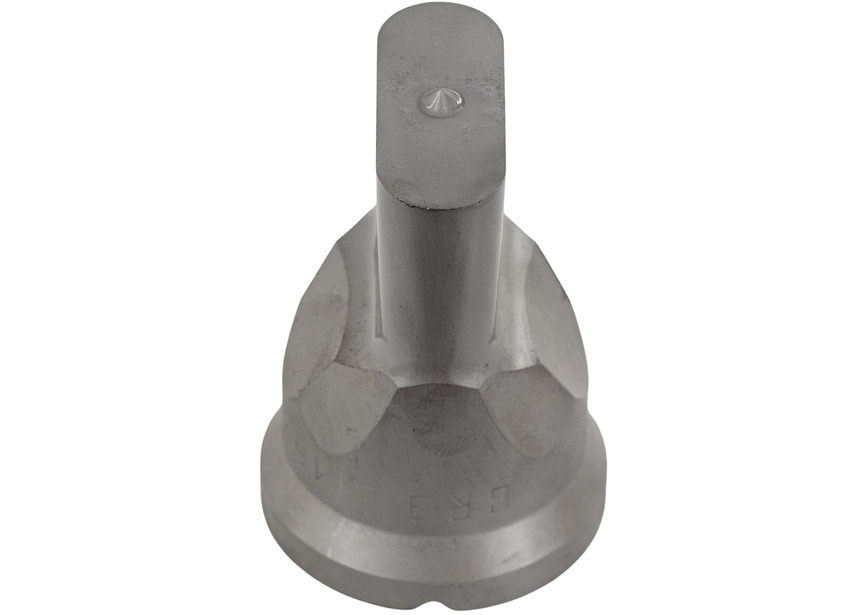

Poinçon oblong Taille 3 dia. 11,0x35 mm jusque 27,0x40 mm Mubea
Recevez 3% en bon d'achat pour votre prochaine commande.
Plus d'infos
Mubea poinçons et matrices de forme ovale Gr. 3.
La taille du trou que vous voulez poinçonner est déterminée par les dimensions du poinçon. Les poinçons sont identifiés par ces dimensions.
L’ouverture de matrice doit être plus large que le jeu de coupe (= deux fois l’ouverture de coupe). Selon notre expérience, le jeu de coupe doit être d’environ 10% de l’épaisseur de matériau.
L’identification de la matrice correspond aux dimensions actuelles de l’ouverture de coupe (ouverture de la matrice).
Règles de base :
1. Lorsque vous déterminez le jeu de coupe, nous vous recommandons de respecter les règles suivantes :
Pour les poinçons de forme ovale :
Épaisseur du matériau jusque 6mm, jeu de coupe 0,3mm
Épaisseur du matériau jusque >6-14mm, jeu de coupe 1,0mm
Exemple:
- Diamètre du poinçon : 11 x 30 mm
- Épaisseur du matériau : de 1 à 6 mm
- Ouverture de matrice : 11,3 x 30,3 mm
- Épaisseur du matériau : > 6 mm
- Ouverture de matrice : 12 x 31 mm
2. Assurez-vous que le jeu de coupe est toujours aligné entre le poinçon et l’ouverture de matrice.
3. Avec les poinçons de forme ovale, vous devez toujours utiliser une goupille de sécurité pour un centrage correct.
4. La matrice, le porte-poinçon et les réductions doivent être fixés de manière sûre dans leurs supports.
5. Le grattoir ou la retenue doivent agir en concordance et sont alignés avec la surface de la matrice.
6. Pour assurer une durée de vie maximale de votre poinçon, vous devez le graisser fréquemment, pendant le poinçonnage.
7. Pour éviter de surcharger votre poinçonneuse, nous vous conseillons de tenir compte de la capacité maximale indiquée sur le plateau de travail.
Diamètre x épaisseur de matériau x résistance à la traction du matériau
(jusque 600 N/mm², vous pouvez utiliser le facteur 0,8)
À utiliser uniquement avec des poinçonneuses/cisailles équipées d’un dispositif de poinçonnage spécial pouvant intégrer des poinçons de ø 30,5 à 50 mm, ou d’autres marques pouvant intégrer des poinçons jusque ø 40 mm.
