Quatrième axe ensemble complet table d'indexation dia. 120 mm mandrin à 3 mors dia. 100 mm Optimill premium

Quatrième axe ensemble complet.

Atouts:

• Une table d'indexation de diamètre 120 mm
• Mandrin à 3 mors de diamètre 100 mm

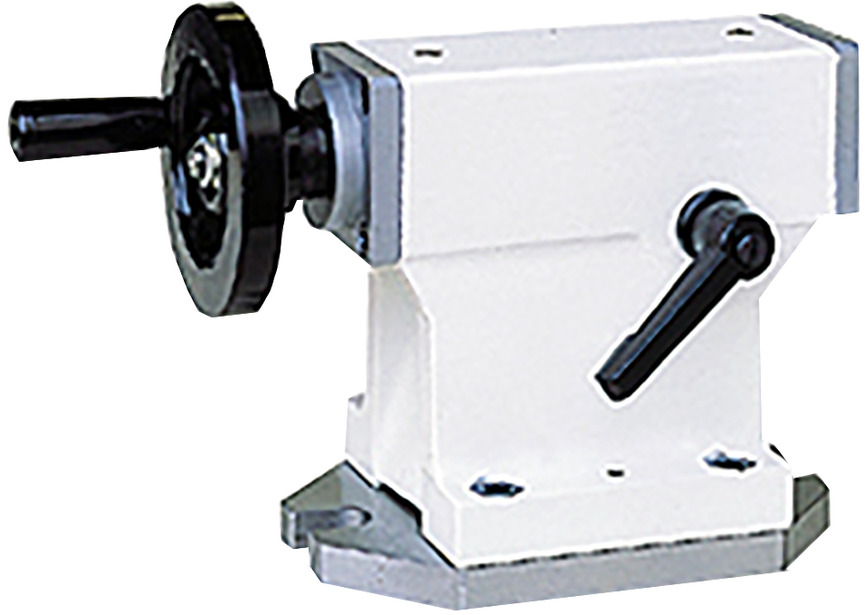

• Contre-pointe
• Installation incluse

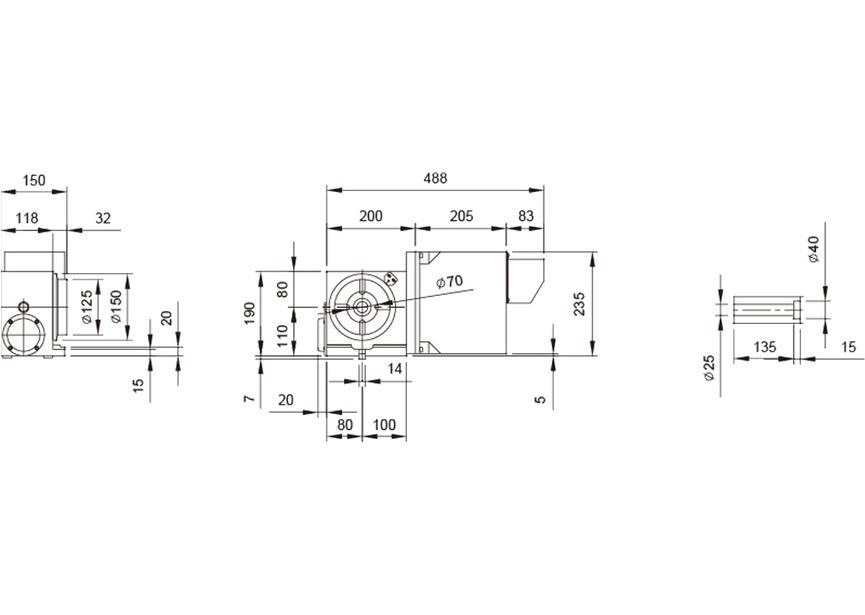

Caractéristiques techniques:

• Diamètre de la table : 120 mm
• Hauteur centrale de la table verticale : 110 mm
• Hauteur de la table horizontale : 150 mm
• Hauteur totale verticale : 190 mm (sans couvercle de moteur)
• Alésage : 30 mm
• Largeur de la rainure en T : 12 H7
• Largeur rainure: 14 H7
• Type de servomoteur : Siemens
• Rapport de transmission : 1:60
• Taille minimale du pas : 0,001 °
• Vitesse de rotation maximale : 44,4 avec moteur 4000 min¯¹
• Force de serrage pneumatique : 118 Nm (lors de la connexion à l'air comprimé et à une pression de service de 5 bars)
• Précision de division : 60 "
• Précision de répétabilité unidirectionnelle : +/- 2 "
• Précision de répétabilité bidirectionnelle : 118 Nm
• Poids maximal de l'outil vertical : 50 kg
• Poids maximal de l'outil horizontal : 100 kg

Convient pour:

• Centre d'usinage CNC F120X
