Tour à métaux précise hauteur des pointes 200 mm entre-pointes 800 mm alésage 52 mm 4,5 kW 400V + variateur Optiturn
Tour à métaux de précision avec couple élevé, variateur de vitesse Siemens, affichage digital de position DPA32 sur les 3 axes et porte-outil à changement rapide.
Capacités :
- Hauteur de pointes : 200 mm
- Longueur de pointes : 800 mm
- Alésage de la broche : 52 mm
Avantages :
- Couple élevé et une boîte de réduction puissante
- Avec réglage électrique de la vitesse de broche avec 2 plages de vitesses 50 - 3000 tpm
- Avec frein électromagnétique
- Commande intégrée dans le carter de protection, toujours à portée de main
- Broches trempées et rectifiées sur le petit chariot et le chariot transversal
- Avec indicateur de position digital DPA32 sur 3 axes
- Tourelle à changement rapide SWH5-B avec un porte-outil rectangulaire 25x120
- Éclairage LED pour toute la zone de travail
Convient pour :
- Tous ceux qui veulent un petit plus
- Surfaçage, tournage longitudinal et transversal, rainurage, tournage conique et filetage
- Entretien général et industrie, écoles et centres de formation
Caractéristiques :
- Broche haute précision DIN55026 A2-5
- Haut degré de finition, finition précise
- Glissières du banc trempées et rectifiées
- Les broches du traînard (chariot transversal) et du petit chariot sont trempées et rectifiées, réglables par l'écrou de broche
- Les pignons et les axes sont trempés et rectifiés, et tournent dans un bain d'huile sur des paliers de précision
- Temps de freinage de la broche principale réduit grâce au frein électromagnétique
- Socle spécialement conçu pour absorber les vibrations
- Panneau de commande intégré dans le carter de protection : bouton poussoir pour l'éclairage, refroidissement, sélecteur de la plage de vitesse. Clavier facile à nettoyer
- Le câblage électrique se trouve dans une gaine au-dessus du carter de protection conducteur, ce qui évite aux câbles de pendre dans du liquide, et permet un guidage esthétique des câbles électriques du chariot
- Composants électriques de Siemens ou Schneider
- Selon la directive machine, l'armoire électrique est conçue avec un adaptateur 24V DC
- Système de lubrification centrale pour le banc du tour
- Contre-pointe munie d'une manette de blocage
- Affichage digital de position modèle DPA32, monté sur 3 axes, unités de codage sur les règles sont IP67, avec écran inovant
- Système de refroidissement fermé
- Bac à copeaux amovible

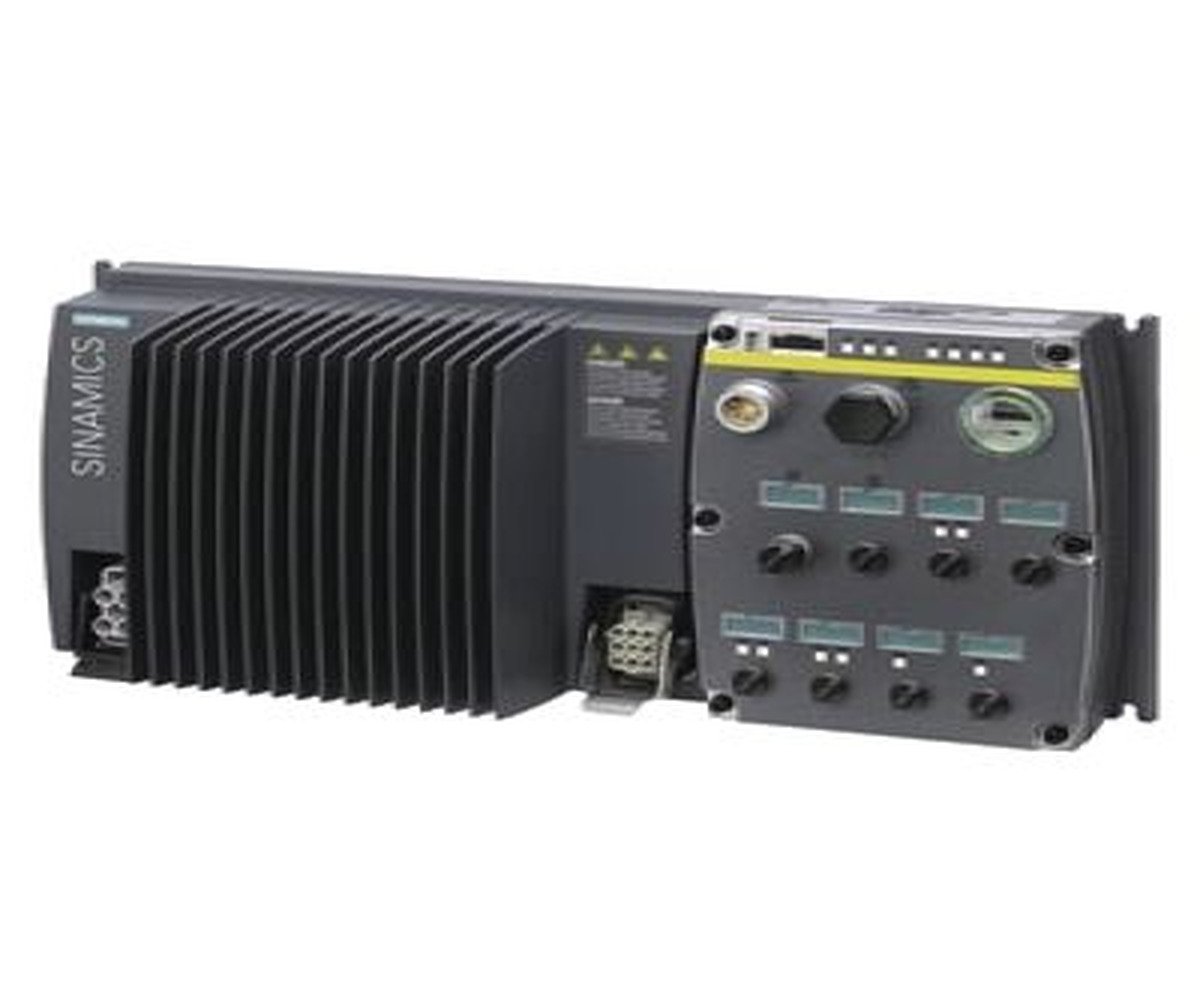

- Avec convertisseur de fréquence Sinamics G120D :
- Fonctions intégrées
- Classe CEM C2 selon EN 61800-3
- Sécurité intégrée
- Économie d'énergie jusque 20%
- Résistances de freinage non requise
- Connexion par fiche cohérente et standardisée
- Construction robuste et design plat (IP65)
- Rétro-couplage, faible retour vers le réseau
- Commutation directe
- Freinage plus rapide
- Affichage de diagnostic simple et rapide via LEDs
- Fonctions sécurité complètes STO et SLS
STO – protection couple de déconnexion selon EN61800-5
SLS – protection vitesse limitée selon EN61800-5
Sécurités :
- Bouton d'arrêt d'urgence, boutons START et STOP séparés
- Frein électromagnétique
- Tension à vide : basse tension 24V
- Microrupteurs dans la boîte de vitesse et dans la protection du mandrin
- Eclairage LED sur toute la zone de travail
- Paroi anti-éclats et bac à copeaux amovible
- Protection d'outil conductrice de grande taille
- La vis-mère et l'écrou à vis sont équipés d'une protection métallique
- Interrupteur principal verrouillable
Livré de série avec :
- Douille de réduction CM6-CM3
- 2 pointes fixes CM3
- Lunette fixe avec alésage ø 10 - 130 mm
- Lunette à suivre avec alésage ø 10 - 100 mm
- Eclairage LED
- Butée de position
- Train de pignons
- Clés de service
- Protocole de contrôle
- Rempli d'huile de transmission de haute qualité
- Manuel d'utilisation en français, indications signalétiques, marquage CE et certificat CE selon la directive Machine 2006/42/CE, et la directive CEM 2014/30/CE.
Conseil : livré sans mandrins, n'oubliez pas de les commander. Installation, mise en service et formation par du personnel qualifié sur demande
Tour à métaux de précision avec couple élevé, variateur de vitesse Siemens, affichage digital de position DPA32 sur les 3 axes et porte-outil à changement rapide.
Capacités :
- Hauteur de pointes : 200 mm
- Longueur de pointes : 800 mm
- Alésage de la broche : 52 mm
Avantages :
- Couple élevé et une boîte de réduction puissante
- Avec réglage électrique de la vitesse de broche avec 2 plages de vitesses 50 - 3000 tpm
- Avec frein électromagnétique
- Commande intégrée dans le carter de protection, toujours à portée de main
- Broches trempées et rectifiées sur le petit chariot et le chariot transversal
- Avec indicateur de position digital DPA32 sur 3 axes
- Tourelle à changement rapide SWH5-B avec un porte-outil rectangulaire 25x120
- Éclairage LED pour toute la zone de travail
Convient pour :
- Tous ceux qui veulent un petit plus
- Surfaçage, tournage longitudinal et transversal, rainurage, tournage conique et filetage
- Entretien général et industrie, écoles et centres de formation
Caractéristiques :
- Broche haute précision DIN55026 A2-5
- Haut degré de finition, finition précise
- Glissières du banc trempées et rectifiées
- Les broches du traînard (chariot transversal) et du petit chariot sont trempées et rectifiées, réglables par l'écrou de broche
- Les pignons et les axes sont trempés et rectifiés, et tournent dans un bain d'huile sur des paliers de précision
- Temps de freinage de la broche principale réduit grâce au frein électromagnétique
- Socle spécialement conçu pour absorber les vibrations
- Panneau de commande intégré dans le carter de protection : bouton poussoir pour l'éclairage, refroidissement, sélecteur de la plage de vitesse. Clavier facile à nettoyer
- Le câblage électrique se trouve dans une gaine au-dessus du carter de protection conducteur, ce qui évite aux câbles de pendre dans du liquide, et permet un guidage esthétique des câbles électriques du chariot
- Composants électriques de Siemens ou Schneider
- Selon la directive machine, l'armoire électrique est conçue avec un adaptateur 24V DC
- Système de lubrification centrale pour le banc du tour
- Contre-pointe munie d'une manette de blocage
- Affichage digital de position modèle DPA32, monté sur 3 axes, unités de codage sur les règles sont IP67, avec écran inovant
- Système de refroidissement fermé
- Bac à copeaux amovible
- Avec convertisseur de fréquence Sinamics G120D :
- Fonctions intégrées
- Classe CEM C2 selon EN 61800-3
- Sécurité intégrée
- Économie d'énergie jusque 20%
- Résistances de freinage non requise
- Connexion par fiche cohérente et standardisée
- Construction robuste et design plat (IP65)
- Rétro-couplage, faible retour vers le réseau
- Commutation directe
- Freinage plus rapide
- Affichage de diagnostic simple et rapide via LEDs
- Fonctions sécurité complètes STO et SLS
STO – protection couple de déconnexion selon EN61800-5
SLS – protection vitesse limitée selon EN61800-5
Sécurités :
- Bouton d'arrêt d'urgence, boutons START et STOP séparés
- Frein électromagnétique
- Tension à vide : basse tension 24V
- Microrupteurs dans la boîte de vitesse et dans la protection du mandrin
- Eclairage LED sur toute la zone de travail
- Paroi anti-éclats et bac à copeaux amovible
- Protection d'outil conductrice de grande taille
- La vis-mère et l'écrou à vis sont équipés d'une protection métallique
- Interrupteur principal verrouillable
Livré de série avec :
- Douille de réduction CM6-CM3
- 2 pointes fixes CM3
- Lunette fixe avec alésage ø 10 - 130 mm
- Lunette à suivre avec alésage ø 10 - 100 mm
- Eclairage LED
- Butée de position
- Train de pignons
- Clés de service
- Protocole de contrôle
- Rempli d'huile de transmission de haute qualité
- Manuel d'utilisation en français, indications signalétiques, marquage CE et certificat CE selon la directive Machine 2006/42/CE, et la directive CEM 2014/30/CE.
Conseil : livré sans mandrins, n'oubliez pas de les commander. Installation, mise en service et formation par du personnel qualifié sur demande
Caractéristiques techniques
Référence
|
713432247 |
---|---|
Numéro original
|
TZ4V VARIO |
Connexion électrique
|
|
Tension
V
|
3x400 |
Puissance
kW
|
5,5 |
Puissance moteur de la pompe de refroidissement
W
|
125 |
Capacité
|
|
Hauteur de pointes
mm
|
200 |
Entrepointes
mm
|
800 |
Diamètre maximum usinable
mm
|
400 |
Diamètre maximum au-dessus du chariot
mm
|
245 |
Largeur du banc
mm
|
260 |
Tête
|
|
Nombre de vitesses
|
Variable |
Vitesse de la broche
min-1
|
50 - 3000 |
Cône morse de broche
CM
|
6 |
Nez de broche DIN55026 A1/A2
|
A2-5 |
Alésage de broche
mm
|
52 |
Filetage et avances
|
|
Avances longitudinales
mm/T
|
0.0263 - 1.8416 (48) |
Avances transversales
mm/Rév.
|
0.0133 - 0.9321 (48) |
Filetage métrique
M
|
0.2 - 14 (26) |
Filetage en pouce
Gg/1"
|
1 - 80 (42) |
Pas trapézoïdaux
D.P.
|
3 - 200 (33) |
Pas module
M.P.
|
0.1 - 7 (44) |
Chariot
|
|
Course du petit chariot
mm
|
112 |
Course du chariot transversal
mm
|
212 |
Capacité maximale de la tourelle
mm
|
25x25 |
Contre-pointe
|
|
Cône contre-pointe
CM
|
3 |
Course contre-pointe
mm
|
110 |
Poids
kg
|
1300,00 |
Dimensions (L x l x h)
mm
|
1960x1120 x1860 |
