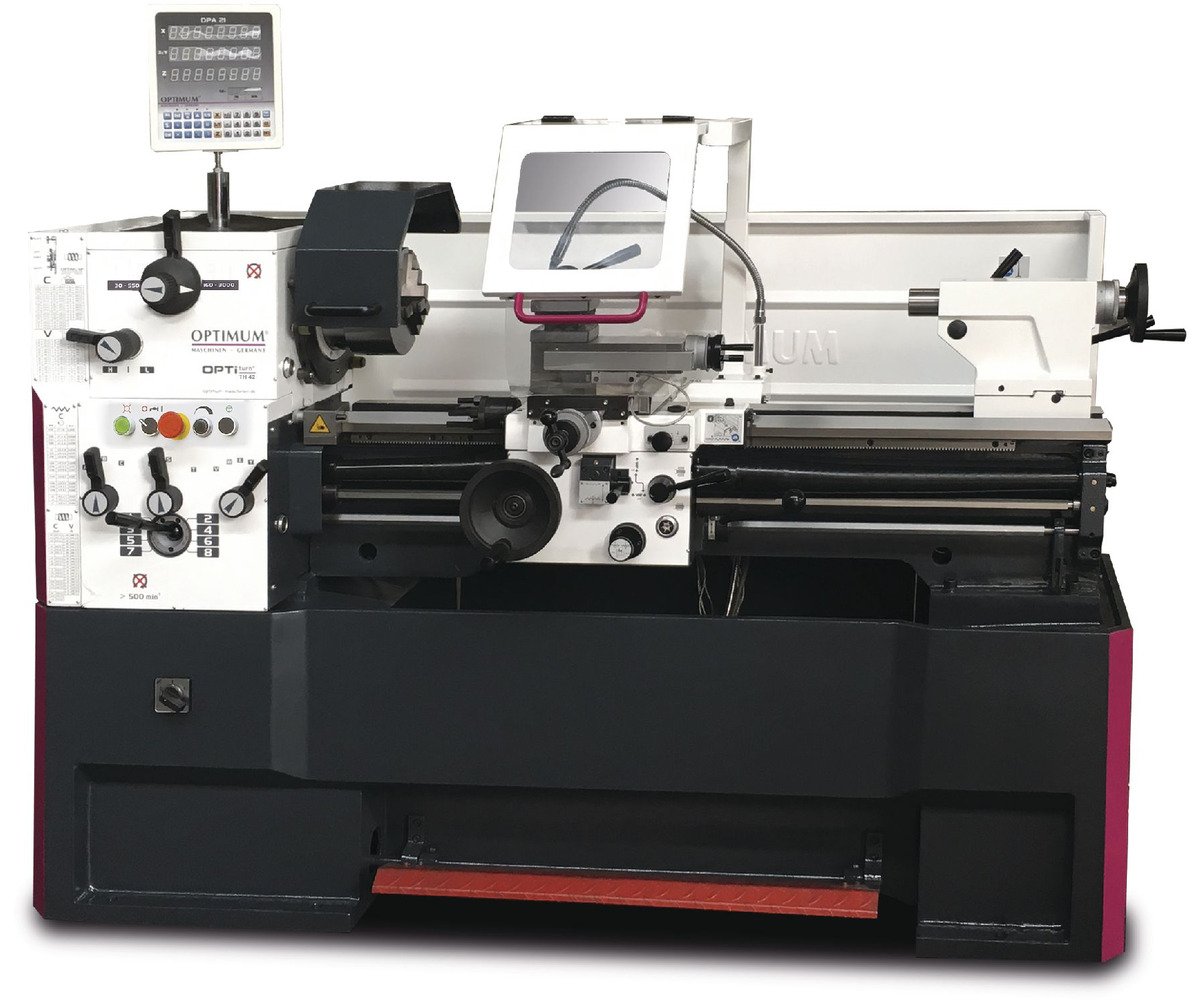

Tour à métaux hauteur des pointes 210 mm entre-pointes 1000 mm alésage 52 mm 4 kW 400V digital vitesses variables Optiturn

Tour à métaux complet avec vis–mère et barre chariotage avec Siemens convertisseur et indicateur de position digital DPA21 sur 3 axes.

Capacités :

• Hauteur de pointes : 210mm
• Entrepointes : 1000mm
• Alésage de broche : 52mm

Avantages :

• Avec réglage électronique de la vitesse variable 2 plages 30-550/ 160-3000 min-1
• Châssis en fonte supérieure
• Moteur puissant sans entretien, 5,5 kW
• Grande alésage de la broche de 52mm
• Système de refroidissement avec pompe séparée
• Eclairage incorporé dans la protection du porte-outils
• Avec affichage digitale DPA21 montée sur 3 axes
• Une tourelle à changement rapide SWH5-B , montée avec 1 porte-outil carré

Convient pour :

• Le planage, le tournage longitudinal et transversal, le tronçonnage, le tournage conique et le filetage
• La maintenance générale et l’industrie, les centres de formation et les écoles, la réparation des machine agricoles

Caractéristiques :

• Raccord de broche Camlock DIN ISO 702-2 N°6
• Banc prismatique en fonte fortement nervuré, trempé par induction et rectifié avec précision
• Nez de broche trempé et avec roulements coniques de qualité classe P5.
• Avec surveillance de la vitesse selon directive de machine, filtre CEM classe 2 pour utilisation en différents domaines
• Précision de rotation du nez de broche garantie supérieure 0,015mm
• Toutes les possibilités de filetage en métrique et inch dans une portée de 0,2 à 14 mm/tour et de 72 à 2 tours par inch peuvent être coupés sans changement des roues dentés en utilisant les leviers de changement de vitesse
• Engrenages et axes trempés et rectifiés, fonctionnant dans un bain d’huile et avec roulements de précision
• Système de lubrification centrale pour le banc
• Le routage électrique est dans une gaine. Ceci évite des câbles que pendent dans le liquide de refroidissement et permet de bien guider les câbles électriques du chariot. Equipement électrique avec composants Siemens
• Muni de paliers de pression sur le transversal (pour absorber les forces axiales), vis mère dans deux paliers autolubrifiants (graissage inutile)
• Avec affichage digitale DPA montée sur 3 axes
  - Clavier à membrane ergonomique, protégé des éclaboussures, fermé et antireflets
  - Sonde fournie pour la détection des vitesses de broche
  - Très grande précision de travail
  - Réduction significative du temps de production
  - Réduction de taux d’erreurs
  - Affichage : X,Y/Z0, axe Z avec 8 chiffres LED (premier signe du numéro)
• Avec convertisseur de fréquence Sinamics G120D
  - Fonctions intégrées
  - CEM Classe 2 suivant EN 61800-3
  - Intégration de sécurité
  - Jusque 20% d’économie d’énergie
  - Résistance de freinage inutile
  - Connecteur conséquent normalisé
  - Construction robuste au design plat (IP65)
  - Couple de retour diminuant les pertes réseau
  - Conversion directe
  - Freinage plus rapide
  - Affichage simple/rapide du diagnostic par LEDs
  - Fonctions de sécurité étendues STO et SLS
     - STO – Temps d’arrêt de sécurité selon EN 61800-5
     - SLS – Vitesse limitée selon EN 61800-5

Sécurités :

• Bouton d’arrêt d’urgence, boutons marche et arrêt séparés
• Tension à vide, commandes en basse tension (24V)
• Surveillance de la vitesse selon directive de machine, filtre CEM classe 2 pour utilisation en différents domaines
• Microrupteurs dans l’armoire d’engrenages et dan la protection mandrin
• Carter anti-éclats et bac à copeaux ; grande protection du porte-outils avec éclairage incorporé.
• Protection de la vis-mère ; pédale de frein d’urgence mécanique

Livré de série avec :

• Douille de réduction CM6-CM4
• 2 pointes fixes CM4
• Lunette fixe
• Lunette à suivre
• Kit de pignons
• Clés de service
• Protocole de contrôle
• Manuel d’utilisation en français, indications signalétiques, marquage CE, certificat de conformité selon la directive Machine 2006/42/CE, et directive CEM 2014/30/CE

Conseil : Livré sans mandrins. N’oubliez pas de les commander. Installation, mise en service et formation par techniciens qualifiés sur demande.
