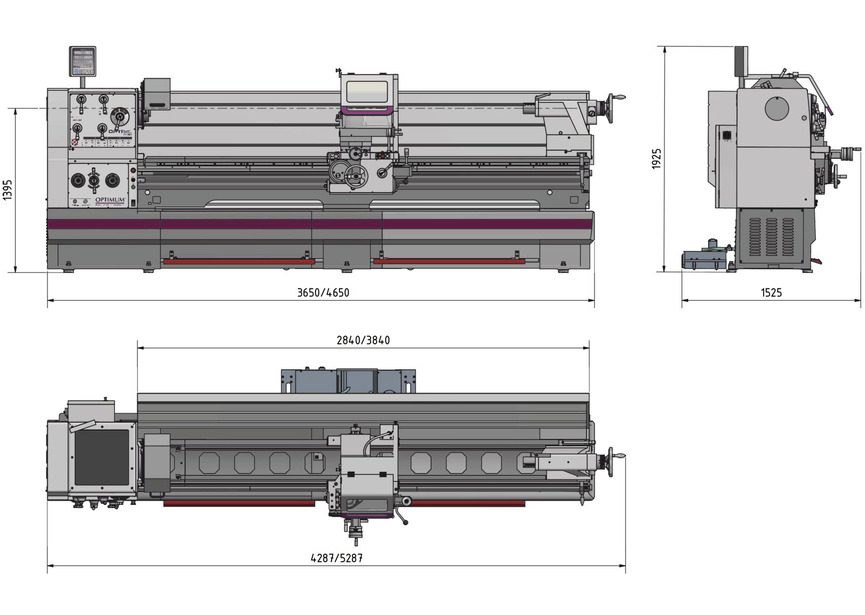

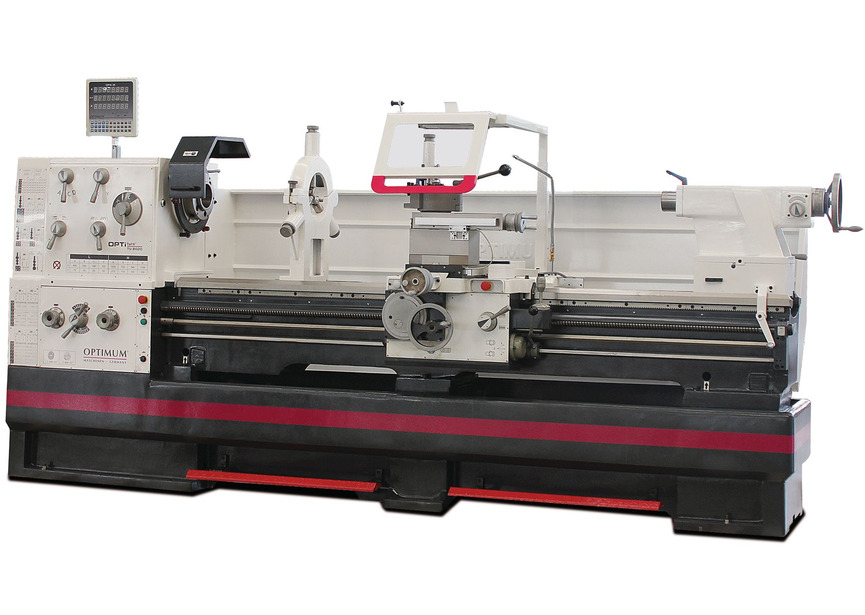

Tour à métaux hauteur des pointes 400 mm entre-pointes 2050 mm alésage 105 mm 11 kW 400V fonte + affichage digital Optiturn

Tour à métaux robuste doté d'un équipement très complet, avec grande alésage de la broche ø 105mm.

Capacités :

• Hauteur des pointes : 400 mm
• Entre-pointes : 2050 mm
• Alésage de la broche : 105 mm

Avantages :

• Avec socle d'une seule pièce en fonte Meehanite coulée
• Moteur puissant sans entretien, 11 kW
• Grand alésage de la broche 105 mm
• Avance automatique longitudinale rapide avec moteur de 550W
• Système de refroidissement fermé avec pompe séparée
• Affichage digital DPA21 monté sur 3 axes
• Tourelle à changement rapide SWH9 – D, montée avec 1 porte-outil carré

Convient pour :

• Le planage, le tournage longitudinal et transversal, le tronçonnage, le tournage conique et le filetage
• Les écoles et centres de formation, la maintenance en général

Caractéristiques :

• Raccord de broche Camlock DIN ISO 702-2 N° 8
• La charge utile entre pointes est de 1,4 tonnes (2 m) et 2 tonnes (3 m)
• Précision de concentricité du nez de broche garantie supérieure à 0,015 mm
• Banc prismatique en fonte grise fortement nervuré, trempé par induction et rectifié avec précision
• Nez de broche trempé et avec roulements coniques de qualité classe P5
• Précision de rotation du nez de broche garantie supérieure à 0,015 mm
• Toutes les possibilités de filetages métriques et pouce dans une plage de 0,45 à 120 mm/tr  et de 80 à 7/16 pas par pouce peuvent être réalisées sans changer les engrenages, grâce aux manettes de commande
• Engrenages et axes trempés et rectifiés, fonctionnant dans un bain d’huile et avec roulements de précision
• Fonctionnement droite/gauche au moyen d’un levier au chariot
• Système de lubrification centrale pour le banc
• Le routage électrique est dans une gaine. Ceci évite des câble qui pendent dans le liquide de refroidissement et permet de bien guider les câbles électriques du chariot
• Composants électriques Siemens ou Schneider
• Palier de pression sur le chariot transversal (pour absorber les forces axiales)
• Vis-mère dans deux paliers autolubrifiants (graissage inutile)
• La contre-pointe peut être déplacée de +/- 13 mm pour le tournage conique. Serrage rapide de la contre-pointe
• Lardons de réglage pour un réglage sans jeu de toutes les glissières
• Affichage digital DPA21 par 3 règles de verre:
  - Clavier à membrane convivial, protégé contre les projections d'eau, fermé et sans brillance
  - Capteur inclus pour la détection des vitesses de broche
  - Réduction significative du temps de réglage
  - Plus grande précision de travail
  - Marge d’erreur réduite
  - Affichage X, Y et Z avec 8 chiffres de LED (premiers chiffres)

Sécurités:

• Bouton d’arrêt d’urgence, boutons marche et arrêt séparés
• Tension à vide, commandes en basse tension
• Microrupteurs sur le couvercle d'engrenages et dans la protection du mandrin
• Carter anti-éclats et bac à copeaux, grande protection de la porte-outil et de la vis-mère
• Pédale de frein mécanique

Livré de série avec :

• Douille de réduction CM7 – CM5
• 2 pointes fixes CM5
• Lunette fixe 150 mm
• Lunette à suivre 130 mm
• Clés de service
• Protocole de contrôle
• Manuel d'utilisation en français, indications signalétiques, marquage CE, certificat de conformité selon la directive Machine 2006/42/CE et directive CEM 2014/30/CE

Conseil : N'oubliez pas de commander vos mandrins avec le tour. Installation, mise en service et écolage par techniciens qualifiés sur demande
