Tour à métaux CNC hauteur des pointes 169 entre-pointes 465 mm alésage 30 mm 2,2 kW 400V Siemens 808D Advanced Optiturn
Robuste centre de tournage à banc plat CNC avec commande Siemens 808D Advanced.
Avantages:

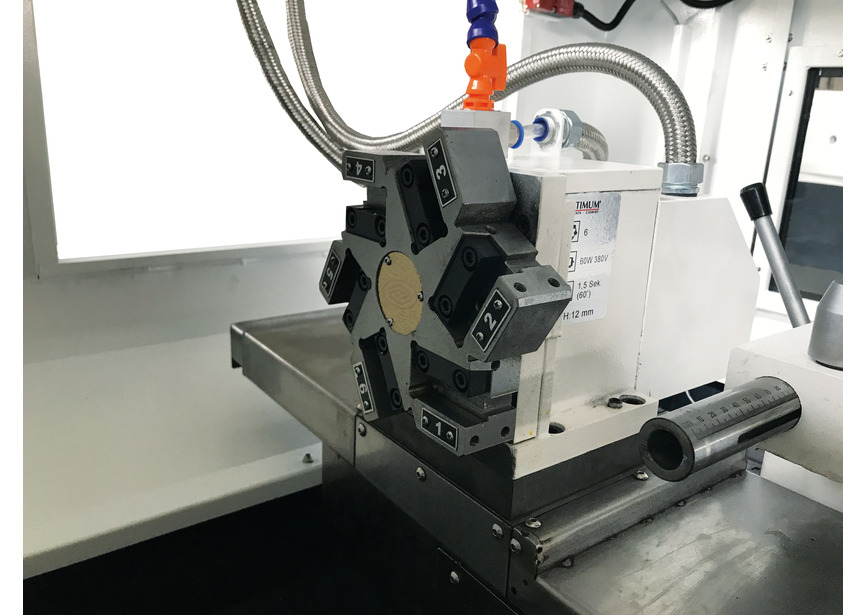

- Changeur d'outil automatique 6 positions à l'arrière du chariot, démonté pour faciliter le travail
- Codeur incrémental de la position de la broche (pour le filetage)
- Système de lubrification centrale automatique
- Deux volants électroniques pour le tournage manuel
Convient pour:
- Idéal pour les petites séries et les centres de formation, et pour produire rapidement des pièces uniques
Caratéristiques:
- Finition de précision
- Banc de machine renforcé en fonte grise, trempé par induction (HRC 42-52) et rectifié avec précision
- Roulements de broche exceptionnels
- Rotation gauche et droite
- Carénage facile à entretenir, panneaux ouvrants à l'arrière pour faciliter l'entretien
- Siemens 808D Advanced en français - avec deux ans de garantie Siemens
- Siemens Sinumerik 808D Advanced sur PC disponible gratuitement (poste de travail informatique)
- Dispositif de refroidissement intégré, amovible pour faciliter l'élimination des copeaux
- Éclairage
Sécurités:
- Bouton d'arrêt d'urgence avec protection contre les pannes de courant
- Interrupteur de sécurité sur toutes les portes
- Lampe d'indication de mode d'emploi
- Interrupteur principal verrouillable
Performances exceptionnelles. Très facile à utiliser. SIEMENS SINUMERIK 808D Advanced PPU150:

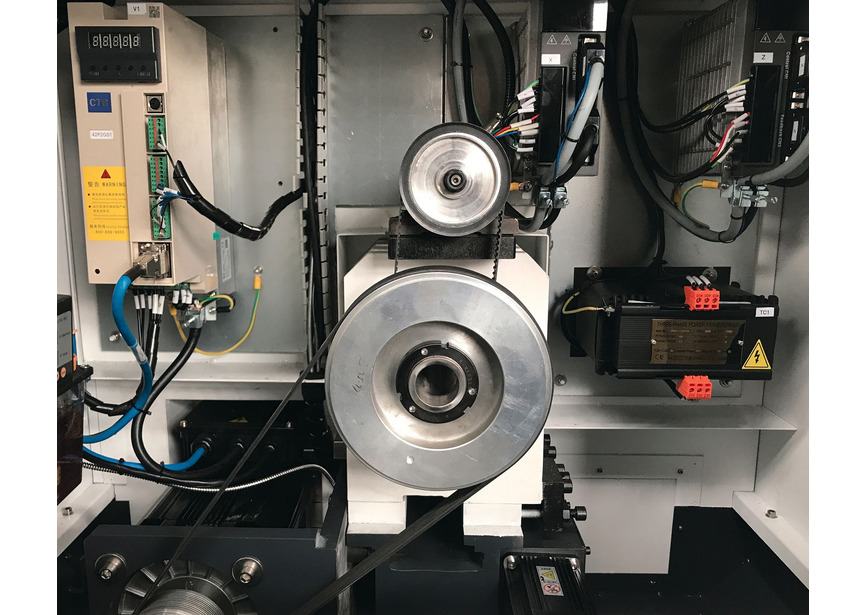

- Servo variateurs et moteurs Siemens pour tous les axes
- Interface utilisateur simple et intuitive
- Interface utilisateur Sinumerik Basic avec guide de démarrage pour une nouvelle aide de l’utilisateur basée sur le dialogue, qui vous pilote tout au long des réglages de la machine et réduit le temps d’installation au minimum
- Écran couleurs LCD 8,4’’
- Port Ethernet RJ45
- Programmation DIN / ISO
- Aide en ligne
- Codeur incrémental: approche du point de référence requise
Contenu de la livraison :
- Outils de service
- Manuel d’utilisation en français, indications signalétiques, marquage CE, certificat de conformité CE à la directive Machine 2006/42/CE et directive CEM 2014/30/CE
Conseil: livrée sans mandrin et sans bride, n'oubliez pas de les commander. Installation, mise en service et écolage par techniciens qualifiés sur demande
Robuste centre de tournage à banc plat CNC avec commande Siemens 808D Advanced.
Avantages:
- Changeur d'outil automatique 6 positions à l'arrière du chariot, démonté pour faciliter le travail
- Codeur incrémental de la position de la broche (pour le filetage)
- Système de lubrification centrale automatique
- Deux volants électroniques pour le tournage manuel
Convient pour:
- Idéal pour les petites séries et les centres de formation, et pour produire rapidement des pièces uniques
Caratéristiques:
- Finition de précision
- Banc de machine renforcé en fonte grise, trempé par induction (HRC 42-52) et rectifié avec précision
- Roulements de broche exceptionnels
- Rotation gauche et droite
- Carénage facile à entretenir, panneaux ouvrants à l'arrière pour faciliter l'entretien
- Siemens 808D Advanced en français - avec deux ans de garantie Siemens
- Siemens Sinumerik 808D Advanced sur PC disponible gratuitement (poste de travail informatique)
- Dispositif de refroidissement intégré, amovible pour faciliter l'élimination des copeaux
- Éclairage
Sécurités:
- Bouton d'arrêt d'urgence avec protection contre les pannes de courant
- Interrupteur de sécurité sur toutes les portes
- Lampe d'indication de mode d'emploi
- Interrupteur principal verrouillable
Performances exceptionnelles. Très facile à utiliser. SIEMENS SINUMERIK 808D Advanced PPU150:
- Servo variateurs et moteurs Siemens pour tous les axes
- Interface utilisateur simple et intuitive
- Interface utilisateur Sinumerik Basic avec guide de démarrage pour une nouvelle aide de l’utilisateur basée sur le dialogue, qui vous pilote tout au long des réglages de la machine et réduit le temps d’installation au minimum
- Écran couleurs LCD 8,4’’
- Port Ethernet RJ45
- Programmation DIN / ISO
- Aide en ligne
- Codeur incrémental: approche du point de référence requise
Contenu de la livraison :
- Outils de service
- Manuel d’utilisation en français, indications signalétiques, marquage CE, certificat de conformité CE à la directive Machine 2006/42/CE et directive CEM 2014/30/CE
Conseil: livrée sans mandrin et sans bride, n'oubliez pas de les commander. Installation, mise en service et écolage par techniciens qualifiés sur demande
Caractéristiques techniques
Référence
|
713504220 |
---|---|
Numéro original
|
L28HS ADVANCED |
Puissance
|
|
Tension
V
|
3x400 |
Moteur d'entraînement S1
kW
|
2.2 |
Couple moteur d'entraînement S1
Nm
|
14 |
Puissance moteur de la pompe de refroidissement
W
|
95 |
Capacité du réservoir
l
|
25 |
Capacité
|
|
Hauteur de pointes
mm
|
169 |
Entrepointes
mm
|
430 |
Diamètre maximum usinable
mm
|
300 |
Diamètre maximum au-dessus du chariot
mm
|
200 |
Largeur du banc
mm
|
180 |
Hauteur raccord d'outil
mm
|
16 |
Vitesse de la broche
min-1
|
40 - 4000 |
Alésage de broche
mm
|
30 |
Broche
|
|
Raccord de la broche
|
A2-3 |
Alésage de broche
mm
|
30 |
Couple de la broche
Nm
|
28 |
Vitesse de la broche
min-1
|
40 - 4000 |
Changeur d'outil
|
|
Type
|
Servo/électrique |
Nombre de positions
|
6 |
Hauteur maximale carré
mm
|
16 |
Diamètre maximum rond
mm
|
16 |
Précision
|
|
Précision de répétition
mm
|
+/- 0,01 |
Précision de positionnement
mm
|
+/- 0,01 |
Déplacements
|
|
Axe X
mm
|
145 |
Axe Z
mm
|
465 |
Alimentation
|
|
Avance axe X
mm/min
|
10.000 |
Avance axe Z
mm/min
|
12.000 |
Moment de torsion moteur axe X
Nm
|
1.3 |
Moment de torsion moteur axe Z
Nm
|
2.4 |
Contre-pointe
|
|
Cône contre-pointe
CM
|
2 |
Broche contre-pointe
mm
|
30 |
Déplacement contre-pointe
mm
|
120 |
Poids
kg
|
900,00 |
Dimensions (L x l x h)
mm
|
1655x1265 x1910 |
